Fdm Düz Makine Transportlu Ters Çima Ayağı 220-NF CL1/32
Fdm Düz Makine Transportlu Ters Çima Ayağı 220-NF CL1/32

Fdm Düz Makine Transportlu Ters Çima Ayağı 220-NF CL1/32 (11.00114)

Marka : Fdm
Fiyat : 335,90 TL(KDV Dahil)
Dikiş Makine Yedek Parçaları / Düz Makine Ayakları

Fdm Düz Makine Transportlu Ters Çima Ayağı 220-NF CL1/32

220-NF CL1/32 transportlu ters çima ayağı; iğne transportlu sanayi tipi düz dikiş makinelerinde kumaş kenarını sol taraftaki dar kılavuzla takip ederek yaklaşık 0,8 mm mesafede ters yönlü çima dikişi yapılmasına yardımcı olan çatallı bağlantı yapısına sahip metal baskı ayağıdır.

  • 11.00114
  • 220-NF / CL1/32
  • Çima Ayağı
  • 1/32 – 0,8 mm
  • Fdm
  • Ürün sayfası görselleri

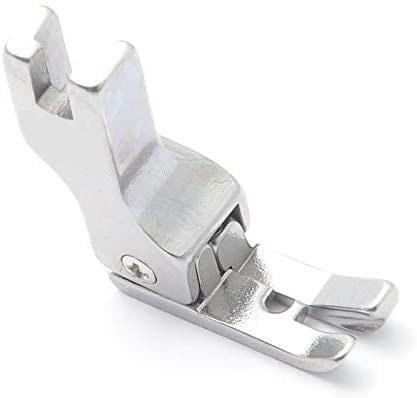

220-NF CL1/32 0,8 mm Transportlu Ters Çima Ayağı ana ürün görseli
PARÇA TİPİÇima AyağıDüz dikiş makinesi için mekanik yardımcı/yedek parça.
MODEL / KOD220-NF / CL1/32Ürün sayfası kodu: 11.00114
ÖLÇÜ / YAPI1/32 – 0,8 mmDoğru seçim için fiziksel form ve ölçü kontrol edilmelidir.
UYUMLULUKModel Bazlı KontrolMakine, plaka, bağlantı ve mevcut parça birlikte karşılaştırılmalıdır.

Özet

220-NF CL1/32 0,8 mm Transportlu Ters Çima Ayağı için kullanım amacı, temel avantaj, dikkat noktası ve doğru tamamlayıcılar aşağıda özetlenmiştir.

En uygun kullanım

İğne transportlu düz makinelerde dar, sol yönlü ve kontrollü kenar çiması.

Temel avantaj

Transportlu makineye uygun çatallı yapı ile 0,8 mm ters çima kılavuzunu birleştirmesi.

Dikkat noktası

Standart düz makine ayağıyla aynı bağlantı mantığında değildir; iğne transport mekanizması ve ayak kodu mutlaka kontrol edilmelidir.

Doğru tamamlayıcılar

Makine modeliyle eşleşen plaka/ayak, uygun iğne-iplik ve gerçek malzemeyle numune testi.

01

220-NF CL1/32 0,8 mm Transportlu Ters Çima Ayağı ne işe yarar?

İğnenin kumaşla birlikte ileri-geri hareket ettiği transportlu düz makine sisteminde ayağın çatallı bağlantısı iğne taşıma hareketine uyum sağlarken sol kılavuz kumaş kenarını yaklaşık 0,8 mm dikiş mesafesinde takip eder.

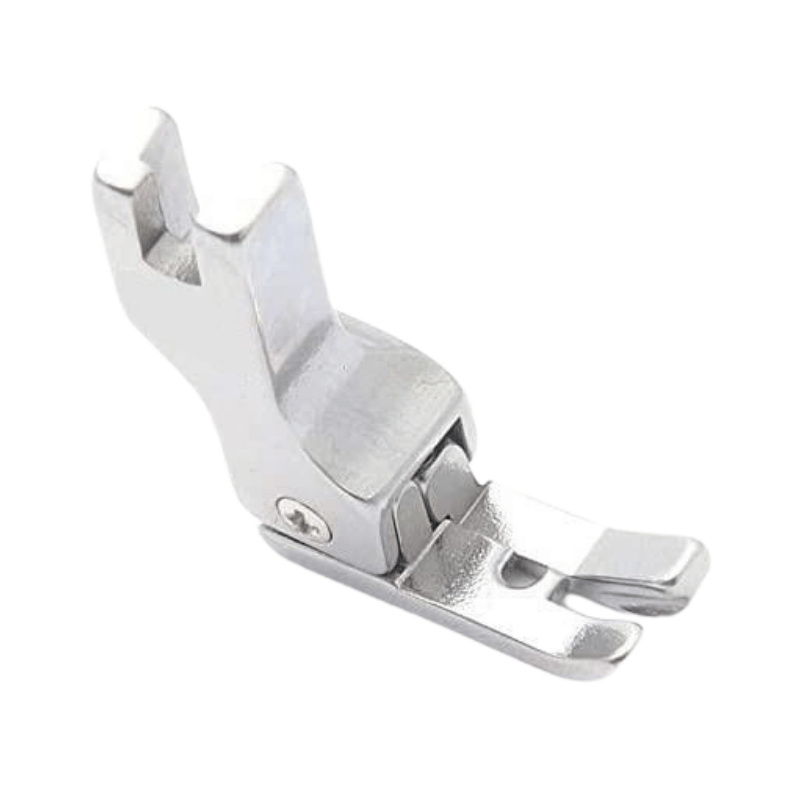

220-NF CL1/32 0,8 mm Transportlu Ters Çima Ayağı anlatım görseli
  • Ürün kodu 11.00114 olarak listelenir.
  • Sayfa özelliklerinde ayak çeşidi Çima Ayağı ve ölçü 1/32 – 0,8 mm olarak yer alır.
  • Çatallı arka yapı iğne transportlu makine düzenine yöneliktir.
  • Ters çima ifadesi kılavuzun sol tarafta çalıştığını belirtir.
  • İğnenin ayağa çarpmaması ve transport hareketinin sıkışmaması montajdan sonra elle kontrol edilmelidir.
02

Öne çıkan kullanım avantajları

Ürünün yapısı, doğru parça eşleşmesi ve uygun ayarla birlikte kullanıldığında dikiş operasyonunu daha kontrollü hale getirmeyi hedefler.

0,8 mm dar çima

Kenar çizgisine yakın dikiş hedefler.

Sol ters kılavuz

Kumaş kenarını ayağın solundan takip eder.

Transportlu bağlantı

İğne transportlu makine mekanizmasına yöneliktir.

220-NF model

Doğru parça seçimini kolaylaştırır.

Metal gövde

Sanayi tipi baskı ayağı formundadır.

CL1/32 ölçü kodu

1/32 inç nominal dikiş ölçüsünü belirtir.

03Çatallı transport bağlantısı ve ters çima kılavuzuAyağın arka çatallı bölümü iğne transportlu makinenin hareketli bağlantısıyla çalışır; sol taraftaki kılavuz ise kumaş kenarını dar çima hattında tutar.
  • Ürün kodu 11.00114 olarak listelenir.
  • Sayfa özelliklerinde ayak çeşidi Çima Ayağı ve ölçü 1/32 – 0,8 mm olarak yer alır.
  • Çatallı arka yapı iğne transportlu makine düzenine yöneliktir.
  • Ters çima ifadesi kılavuzun sol tarafta çalıştığını belirtir.
  • İğnenin ayağa çarpmaması ve transport hareketinin sıkışmaması montajdan sonra elle kontrol edilmelidir.
220-NF CL1/32 0,8 mm Transportlu Ters Çima Ayağı parça detay görünümü
Uyumluluk notu: İğne transportlu sanayi tipi düz dikiş makinelerinde kullanılmak üzere değerlendirilir; makine modeli, iğne taşıma hareketi ve bağlantı şekli kontrol edilmelidir.
04Hangi işler için uygundur?Ürünün model kodu, yapısı ve çalışma sistemi aşağıdaki kullanım alanlarında değerlendirilebilir.

Dar kenar çiması

Yaklaşık 0,8 mm sol yönlü paralel dikiş.

İğne transportlu makineler

Kumaş kaymasını azaltan taşıma sistemleriyle kullanım.

Gömlek ve ince işler

Hassas kenar hatlarında kontrollü dikiş.

Çanta ve aksesuar

Uygun malzemede dar görünür üst dikiş.

Yaka ve manşet

Kenarın sol kılavuzla takip edilmesi.

Numune üretimi

Transport hareketi ve ölçü doğrulaması.

05Ürün galeri görselleriAşağıdaki görseller yalnızca ilgili ürün sayfasının hero ve galeri alanından alınmıştır.
06Teknik özellikler ve ürün sayfası verileriDoğrulanabilen ürün kodu, marka, parça türü, ölçü ve uyumluluk bilgileri sade biçimde listelenmiştir.
  • 11.00114
  • 220-NF / CL1/32
  • Çima Ayağı
  • Fdm
Ürün adıFdm Düz Makine Transportlu Ters Çima Ayağı 220-NF CL1/32
Ürün kodu11.00114
MarkaFdm
Model / parça kodu220-NF / CL1/32
Parça çeşidiÇima Ayağı
Ölçü / yapı1/32 – 0,8 mm
Uyumlulukİğne transportlu sanayi tipi düz dikiş makinelerinde kullanılmak üzere değerlendirilir; makine modeli, iğne taşıma hareketi ve bağlantı şekli kontrol edilmelidir.
Kullanım amacıİğnenin kumaşla birlikte ileri-geri hareket ettiği transportlu düz makine sisteminde ayağın çatallı bağlantısı iğne taşıma hareketine uyum sağlarken sol kılavuz kumaş kenarını yaklaşık 0,8 mm dikiş mesafesinde takip eder.
MenşeiÇin
Teknik doğrulama: Doğrulanmamış malzeme alaşımı, kesin makine listesi, vida ölçüsü veya paket adedi eklenmemiştir. Ürün seçimi model kodu, mevcut parça, plaka ve makine etiketiyle birlikte yapılmalıdır.
07Montaj ve kullanım adımlarıMakine parçası değişiminde enerji kesilmeli; iğne, plaka, ayak, dişli ve hareketli mekanizmaların çarpışma riski üretimden önce kontrol edilmelidir.
  1. Makineyi kapatın ve iğneyi üst konuma alın.
  2. Mevcut transportlu ayağı bağlantı biçimini not ederek sökün.
  3. 220-NF CL1/32 ayağın çatallı bölümünü iğne transport bağlantısına doğru şekilde yerleştirin.
  4. Bağlantı vidasını sıkıp ayağın serbest hareket ettiğini kontrol edin.
  5. Volanı elle tam tur çevirerek iğne, ayak ve transport hareketinde çarpışma olmadığını doğrulayın.
  6. Gerçek kumaşta düşük hızda numune yapıp 0,8 mm hattı ölçün.
08Doğru tamamlayıcı ve sarf malzeme seçimiParçadan alınacak sonuç; makine modeli, plaka, ayak, iğne, iplik, kumaş ve mekanik ayarların birlikte doğru seçilmesine bağlıdır.
  • Kumaşa uygun sanayi tipi düz makine iğnesi
  • Dikiş görünümüne ve kumaşa uygun iplik
  • Düz makine masurası ve dengeli alt-üst iplik tansiyonu
  • Ayak bağlantısına uygun sabitleme vidası
  • Gerçek kumaşla deneme yapmak için numune parçası
  • Makine yağı ve düzenli temizlik ekipmanı
09Sık sorulan sorularYanlış parça ve model seçimini azaltmaya yardımcı olacak temel sorular aşağıda yanıtlanmıştır.
220-NF CL1/32 hangi makineler içindir?

İğne transportlu sanayi tipi düz dikiş makinelerinde kullanılmak üzere değerlendirilir; kesin model uyumu fiziksel bağlantı ve parça koduyla kontrol edilmelidir.

Ters çima ne demektir?

Kenar kılavuzunun sol tarafta çalıştığını ve dikiş hattının bu yönde referans aldığını belirtir.

0,8 mm ölçü neyi ifade eder?

1/32 inç nominal kılavuz mesafesinin yaklaşık milimetre karşılığıdır.

Standart düz makineye takılır mı?

Çatallı transport bağlantısı nedeniyle standart sabit iğneli düz makine ayağından farklıdır; doğrudan uyum varsayılmamalıdır.

Montajdan sonra neden elle çevrilir?

İğne ve transport hareketinin ayağa çarpmadığını üretimden önce doğrulamak için volan elle çevrilir.

Dikiş mesafesi neden numunede ölçülmelidir?

İğne konumu, montaj ve kumaş kalınlığı gerçek dikiş hattını etkileyebilir.

220-NF CL1/32 0,8 mm Transportlu Ters Çima Ayağı ile uyumlu makinede daha kontrollü dikiş ve kumaş taşıma hedefleyin

İğnenin kumaşla birlikte ileri-geri hareket ettiği transportlu düz makine sisteminde ayağın çatallı bağlantısı iğne taşıma hareketine uyum sağlarken sol kılavuz kumaş kenarını yaklaşık 0,8 mm dikiş mesafesinde takip eder. Satın almadan önce ürün kodunu, model işaretini, mevcut parçanın ölçüsünü ve makinenizin bağlantı/plaka düzenini kontrol etmeniz doğru ürün seçiminde önemlidir.

Ayak Çeşitleri
Çima Ayağı
Menşei
Çin
Ayak Ölçüsü
1/32 - 0.8mm
